一、技術(shù)參數(shù)
典型應(yīng)用行業(yè)：本品廣泛地應(yīng)用于汽車、電子儀器、家用電器、CPU散熱器、運(yùn)動器材等成品件的耐腐蝕處理或涂裝前鈍化處理。
（一）使用方法：
①工藝條件和物理指標(biāo)：
密度（g/cm3）：1.0±0.02，PH=4.0±0.02，9±0.5s/100ml，色狀：無色無味透明液體。
②操作流程：
除油→水洗→純水洗→511無鉻鈍化液→水洗→熱風(fēng)干燥或自然干燥→接后序。
③產(chǎn)品條件：
pH值控制：鋁、鋅素材處理 3.8 ~ 4.4
鐵材處理： 4.4 ~ 5.0 （可用18 %以下的 氫氧化鈉來調(diào)升）
過 濾：有需要時，溶液操作一段時間后，會產(chǎn)生沉淀物，不影響操作過程，但沉淀物過多時，盡量進(jìn)行過濾。
工作設(shè)備：PP槽或不銹鋼304或316組成的槽。
（二） 注意事項：
①必須在前處理將工件表面徹底除油和去除氧化層，確保表面無水膜殘留；若使用的脫脂劑含硅酸鹽，則之后最好使用含氟化物的酸蝕藥劑處理；
②產(chǎn)品處理后皮膜須以純水清洗，以獲得較好的防腐性；
③鈍化后還要做噴漆處理，則須控制最后一道水洗槽的電導(dǎo)率小于30us∕cm，干燥時，須控制工件表面溫度不高于65℃；
④工件要進(jìn)行鹽霧測試之前，須在室溫下放置24小時后再進(jìn)行；
⑤確保皮膜的質(zhì)量，后續(xù)要做噴涂處理，建議在鈍化后7天內(nèi)進(jìn)行；
⑥膜的干燥方式 ：表面溫度需控制在65℃以下。 但含銅的鋁合金，干燥溫度可以大于100℃，不會影響防腐性能；
⑦最佳的皮膜重量 0.3g∕m
，能提供最好的防腐功能。無色鈍化皮膜重量 0.075 g∕m。 作為上漆的前處理，最好的膜厚重量 0.08 ~0.12 g∕m；
（三）溶液維護(hù)：
①必須控制pH值在標(biāo)準(zhǔn)范圍內(nèi)（3.5 ~ 5.0）。
②使用定量分析控制溶液的總酸度，并依分析結(jié)果進(jìn)行調(diào)整。
③濃度測試方法:
從工作浴中拿取100ml 的藥劑裝入250ml的錐形瓶。
加入5滴酚酞指示劑。
使用0.1N氫氧化鈉標(biāo)準(zhǔn)滴定液滴定，顏色由無色變粉紅色為滴定終點(diǎn)。
消耗的滴定數(shù) (ml) 與 工作液的濃度對照表 如下：
0.1N氫氧化鈉 工作液有效濃度%
消耗的滴定數(shù)ml
0.6 0.5
1.4 1.0
2.0 1.5
2.6 2.0
3.2 2.5
4.0 3.0
4.6 3.5
5.2 4.0
5.8 4.5
6.6 5.0
7.2 5.5
7.8 6.0
8.4 6.5
9.2 7.0

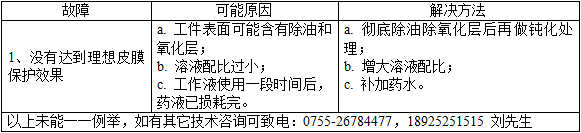

（四）故障排除：
二、產(chǎn)品特點(diǎn)
1、本品由成膜促進(jìn)劑、穩(wěn)定劑、封閉劑、絡(luò)合劑等配制而成的酸性無色無味透明液體。適用于鐵、鋅合金與鋁等金屬素材防銹抗氧化處理，可在金屬表面形成均一的無色保護(hù)膜，該保護(hù)膜能耐煙霧試驗至少72小時（具體視鋁材質(zhì)而定），從而增加金屬底材與涂裝的密著性及耐腐蝕性。完全可取代鐵系、鋅系磷化液（磷酸鹽皮膜），且操作比傳統(tǒng)磷化工藝簡潔。不含鉻、不含磷，所以對環(huán)境無污染，符合歐盟ROHS、WEEE及ELV等規(guī)范。
2、型號：511無鉻鈍化液。
3、保存與運(yùn)輸：25kg∕桶，密封置干燥，陰涼處，兩年。
